Cấu tạo chung của khuôn ép nhựa mà bạn cần phải biết

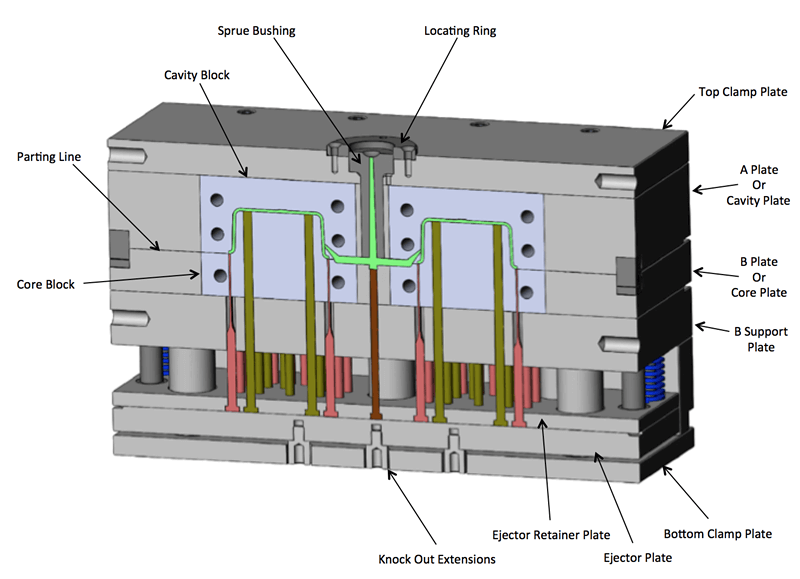

Tấm kẹp trước: Chức năng chính để kẹp chắc khuôn cái vào máy ép nhựa (2 phần vai dư ra dùng để kẹp chặt vào máy ép nhựa)

Vỏ Khuôn cái: Chức năng chính để gắn Khuôn cái

Vỏ Khuôn đực: Chức năng chính để gắn khuôn đực

Gối Đở: Chức năng chính để tạo khoảng không gian trống cho tấm đẩy và ty lói di chuyển.

Tấm giữ: Chức năng chính để giữ các ty lói không rơi ra khỏi tấm đẩy

Khuôn cái: Chức năng chính để tạo hình cho sản phẩm

Khuôn Dương: Chức năng chính để tạo hình cho sản phẩm

Vòng Định Vị: Dùng để định vị Khuôn cái với máy ép nhựa

Bạc cuống phun:  Dẫn nhựa từ đầu phun của máy ép vào kênh dẫn nhựa

Chốt định vị: Định vị giữa khuôn cái và khuôn đực ( Giữ chặt khuôn cái và đực khi nhựa bơm vào lòng khuôn)



Chốt dẫn hướng & Bạc dẫn hướng: Dẫn hướng cho khuôn âm và khuôn dương khi đóng khuôn

Dẫn hướng lói: Cũng gồm chốt dẫn hướng lói và bạc dẫn hướng lói. Dùng để dẫn hướng cho tấm đẩy và ty lói khi di chuyển



Chốt hồi & Lò xo hồi: Dùng để đẩy tấm giữ và tấm đẩy về khi đóng khuôn



Gối đở phụ: Đở khuôn dương (Phụ cho gối đở)

Ty Lói: Để đẩy sản phẩm ra khỏi khuôn

Lói keo: Dùng để đẫy đường keo ra khỏi khuôn



                  Quy trình lắp ráp 1 bộ khuôn

Bước 1: Nhập tấm khuôn vào mô hình. Bước 2: Lắp bạc dẫn hướng vào tấm khuôn trên.

Bước 3:Lắp tấm kẹp với khuôn trên.

Bước 4:Lắp bạc cuống phun vào tấm kẹp trên và lắp bu lông để dữ hai tấm khuôn với nhau.

Bước 5: Lắp vòng định vị với tấm kẹp trên và hai bu lông giữ vòng đinh vị.

Bước 6:Lắp chốt dẫn hướng vào tấm khuôn dưới.

Bước 7:Lắp tấm đẩy vào (nếu dùng ty đẩy thì lắp ty đẩy vào tấm giữ cùng lúc khi lắp chốt hồi.

Bước 8:Lắp bốn lò xo và hai gối đỡ.

Bước 9: Lắp tấm giữ và bốn chốt hồi.

Bước 10:Lắp tấm đẩy và bốn bu lông liên kết tấm đẩy và tấm giữ.

Bước 11:Lắp tấm kẹp trên và bốn bu lông liên kết phần di động.
