Tìm hiểu về thép khuôn mẫu S15C, S45C, S50C, S55C, và S60C

24-01-2019 / (4074 lượt xem) Ứng dụng chính của thép khuôn mẫu S15C, S45C, S50C, S55C, và S60C được sữ dụng để bộ phận, phụ tùng ô tô, máy giặt, thiết bị văn phòng, linh kiện điện và cơ khí, lò xo, máy giặt, bộ phận ly hợp, lưỡi cưa,lưỡi cắt và các bộ phận chịu lực.

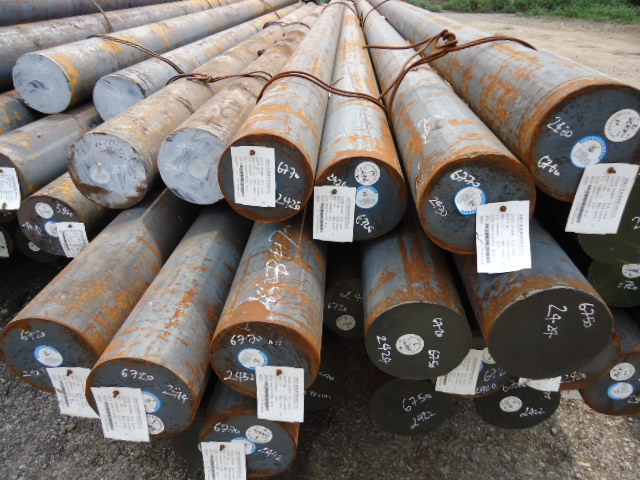

1. Ứng dụng: Thép tròn đặc S20C, S15C, S30, S35C, S40C, S45C, S55C

- Cơ khí chế tạo: Dùng chế tạo các chi tiết máy, các chi tiết chịu tải trọng bền kéo như đinh ốc, bulong, trục, bánh răng, các chi tiết máy qua rèn dập nóng, chi tiết chuyển động hay bánh răng, trục pitton, các chi tiết chịu mài mòn, chịu độ va đập cao, trục cán, …

- Khuôn mẫu: Chế tạo trục dẫn hướng, Vỏ khuôn, bulong, Ốc, Vít ...

2. Quy cách:

Kích thước: từ phi 6- phi 610

Chiều dài: 6m, 9m, 12m

Lưu ý: Các sản phẩm trên có thể cắt quy cách theo yêu cầu

2.1 Quy cách tham khảo

THÉP TRÒN ĐẶC S20C, S15C, S30C, S35C, S40C, S45C, S50C
STT	TÊN SẢN PHẨM	KHỐI LƯỢNG (KG/MÉT)	MÃ SẢN PHẨM	STT	TÊN SẢN PHẨM	KHỐI LƯỢNG (KG/MÉT)
1	Thép tròn đặc Ø6	0.22	Thép tròn	46	Thép tròn đặc Ø155	148.12
2	Thép tròn đặc Ø8	0.39	Thép thanh tròn	47	Thép tròn đặc Ø160	157.83
3	Thép tròn đặc Ø10	0.62	Thép tròn	48	Thép tròn đặc Ø170	178.18
4	Thép tròn đặc Ø12	0.89	Thép thanh tròn	49	Thép tròn đặc Ø180	199.76
5	Thép tròn đặc Ø14	1.21	Thép tròn	50	Thép tròn đặc Ø190	222.57
6	Thép tròn đặc Ø16	1.58	Thép thanh tròn	51	Thép tròn đặc Ø200	246.62
7	Thép tròn đặc Ø18	2.00	Thép tròn	52	Thép tròn đặc Ø210	271.89
8	Thép tròn đặc Ø20	2.47	Thép thanh tròn	53	Thép tròn đặc Ø220	298.40
9	Thép tròn đặc Ø22	2.98	Thép tròn	54	Thép tròn đặc Ø230	326.15
10	Thép tròn đặc Ø24	3.55	Thép thanh tròn	55	Thép tròn đặc Ø240	355.13
11	Thép tròn đặc Ø25	3.85	Thép tròn	56	Thép tròn đặc Ø250	385.34
12	Thép tròn đặc Ø26	4.17	Thép thanh tròn	57	Thép tròn đặc Ø260	416.78
13	Thép tròn đặc Ø28	4.83	Thép tròn	58	Thép tròn đặc Ø270	449.46
14	Thép tròn đặc Ø30	5.55	Thép thanh tròn	59	Thép tròn đặc Ø280	483.37
15	Thép tròn đặc Ø32	6.31	Thép tròn	60	Thép tròn đặc Ø290	518.51
16	Thép tròn đặc Ø34	7.13	Thép thanh tròn	61	Thép tròn đặc Ø300	554.89
17	Thép tròn đặc Ø35	7.55	Thép tròn	62	Thép tròn đặc Ø310	592.49
18	Thép tròn đặc Ø36	7.99	Thép thanh tròn	63	Thép tròn đặc Ø320	631.34
19	Thép tròn đặc Ø38	8.90	Thép tròn	64	Thép tròn đặc Ø330	671.41
20	Thép tròn đặc Ø40	9.86	Thép thanh tròn	65	Thép tròn đặc Ø340	712.72
21	Thép tròn đặc Ø42	10.88	Thép tròn	66	Thép tròn đặc Ø350	755.26
22	Thép tròn đặc Ø44	11.94	Thép thanh tròn	67	Thép tròn đặc Ø360	799.03
23	Thép tròn đặc Ø45	12.48	Thép tròn	68	Thép tròn đặc Ø370	844.04
24	Thép tròn đặc Ø46	13.05	Thép thanh tròn	69	Thép tròn đặc Ø380	890.28
25	Thép tròn đặc Ø48	14.21	Thép tròn	70	Thép tròn đặc Ø390	937.76
26	Thép tròn đặc Ø50	15.41	Thép thanh tròn	71	Thép tròn đặc Ø400	986.46
27	Thép tròn đặc Ø52	16.67	Thép tròn	72	Thép tròn đặc Ø410	1,036.40
28	Thép tròn đặc Ø55	18.65	Thép thanh tròn	73	Thép tròn đặc Ø420	1,087.57
29	Thép tròn đặc Ø60	22.20	Thép tròn	74	Thép tròn đặc Ø430	1,139.98
30	Thép tròn đặc Ø65	26.05	Thép thanh tròn	75	Thép tròn đặc Ø450	1,248.49
31	Thép tròn đặc Ø70	30.21	Thép tròn	76	Thép tròn đặc Ø455	1,276.39
32	Thép tròn đặc Ø75	34.68	Thép thanh tròn	77	Thép tròn đặc Ø480	1,420.51
33	Thép tròn đặc Ø80	39.46	Thép tròn	78	Thép tròn đặc Ø500	1,541.35
34	Thép tròn đặc Ø85	44.54	Thép thanh tròn	79	Thép tròn đặc Ø520	1,667.12
35	Thép tròn đặc Ø90	49.94	Thép tròn	80	Thép tròn đặc Ø550	1,865.03
36	Thép tròn đặc Ø95	55.64	Thép thanh tròn	81	Thép tròn đặc Ø580	2,074.04
37	Thép tròn đặc Ø100	61.65	Thép tròn	82	Thép tròn đặc Ø600	2,219.54
38	Thép tròn đặc Ø110	74.60	Thép thanh tròn	83	Thép tròn đặc Ø635	2,486.04
39	Thép tròn đặc Ø120	88.78	Thép tròn	84	Thép tròn đặc Ø645	2,564.96
40	Thép tròn đặc Ø125	96.33	Thép thanh tròn	85	Thép tròn đặc Ø680	2,850.88
41	Thép tròn đặc Ø130	104.20	Thép tròn	86	Thép tròn đặc Ø700	3,021.04
42	Thép tròn đặc Ø135	112.36	Thép thanh tròn	87	Thép tròn đặc Ø750	3,468.03
43	Thép tròn đặc Ø140	120.84	Thép tròn	88	Thép tròn đặc Ø800	3,945.85
44	Thép tròn đặc Ø145	129.63	Thép thanh tròn	89	Thép tròn đặc Ø900	4,993.97
45	Thép tròn đặc Ø150	138.72	Thép tròn	90	Thép tròn đặc Ø1000	6,165.39

2.2. Quy cách sản phẩm

Dày： 0.010mm-2.5mm

Rộng：3.0mm-300mm

3. Tiêu chuẩn

Tên thép	Tiêu chuẩn quốc tế	USA	UK	Germany	France	Russia	China	Japan
Tên thép	ISO	AISI SAE	BS	DIN	NF	ΓOCT	GB	JIS
S55C	C55 C55E4 C55M2	1055	C55 C55E C50R	C55 C55E C50R	C55 C55E C50R	-	55	S55C
S50C	C50 C50E4 C50M2	1049	C50 C50E C50R	C50 C50E C50R	C50 C50E C50R	50Γ	50	S50C
S45C	C45 C45E4 C45M2	1045 1046	C45 C45E C45R	C45 C45E C45R	C45 C45E C45R	45Γ	45	S45C
S35C	C35 C35E4 C35M2	1035	C35 C35E C35R	C35 C35E C35R	C35 C35E C35R	35Γ	35	S35C
S15C	C15E4 C15M2	1015	C15E C15R	C15E C15R	C15E C15R	-	15	S15C

4. Thành phần hóa học

Chủng Loại	Tên thép	Thành phần hóa học(%)
Chủng Loại	Tên thép	C	Si	Mn	P	S	Cｒ	Ni	Khác
Carbon steel JIS G 3311 (4051)	S70C	0.65～ 0.75	0.15～ 0.35	0.60～ 0.90	≦0.030	≦0.035	≦0.20	≦0.20	Cu ≦0.30
	S60C	0.55～ 0.65	0.15～ 0.35	0.60～ 0.90	≦0.030	≦0.035	≦0.20	≦0.20
	S55C	0.52～ 0.58	0.15～ 0.35	0.60～ 0.90	≦0.030	≦0.035	≦0.20	≦0.20		S55C ～ S15C Ni+Cr ≦0.35
	S50C	0.47～ 0.53	0.15～ 0.35	0.60～ 0.90	≦0.030	≦0.035	≦0.20	≦0.20
	S45C	0.42～ 0.48	0.15～ 0.35	0.60～ 0.90	≦0.030	≦0.035	≦0.20	≦0.20
	S15C	0.13～ 0.18	0.15～ 0.35	0.30～ 0.60	≦0.030	≦0.035	≦0.20	≦0.20

5. Tính chất vật lý

Thang đo

Tỉ trọng

g/cm³

Nhiệt dung riêng

J (kg·K)

Hệ số giãn nở nhiệt

(0°C–100°C) 10^-6/K

Tính dẫn nhiệt

W/(m·K)

Điện trở

μΩ·cm

Young's modulus

N/mm²

Steel (Fe-0.8C)

Giá trị mặc định

7.84

490

11.0

50.2

208000

6. Tính chất cơ học

6.1. Độ bền / độ bền kéo

Loại	Finishing condition	Độ cứng	độ bền
Loại	Finishing condition	HV	Tensile strength N/mm²	Elongation %
S60C S55C S50C S45C S15C	Annealed	140–180	410–610	28–39
	Skin passed	155–195	460–655	16–36
	Rolled	230–270	705–900	3–17
	Full hardened	250–290	775–970	1–5

6.2. Finish definitions và finish chart

Finishing condition	Finishing rolling reduction
Annealed	—— (As annealed)
Skin passed (lightly rolled)	Up to 5%
Rolled	15%–40％
Full hardened	35% or higher

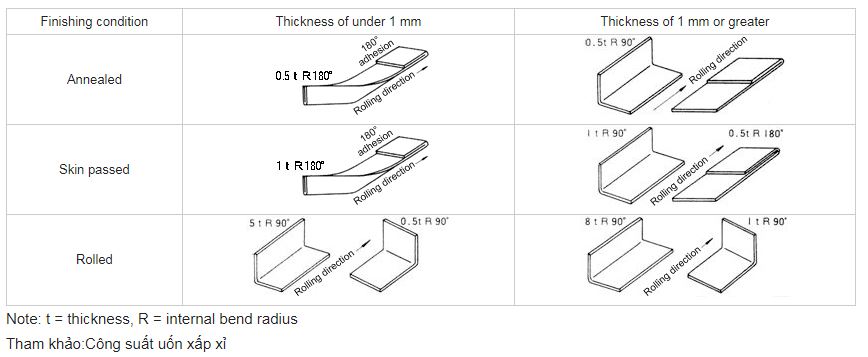

6.3. Tính uống cong

V-shaped die	P = 0.6bt²σB/L
U-shaped die	P = 0.6bt²σB (1 + t/L)

Ghi chú: t = thickness, b = width, L = width of die channel, σB =độ bền kéo của vật liệu

6. 4. Tính dễ kéo

Drawing rate = d/D 　

d =đường kính của sản phẩm được vẽ

D =đường kính của tấm tròn trước khi vẽ

P = ndtσBm

Trong đó: t = dày, m =hệ số hiệu chỉnh (có giá trị từ: 0.4–1.0), σB =độ bền kéo của vật liệu

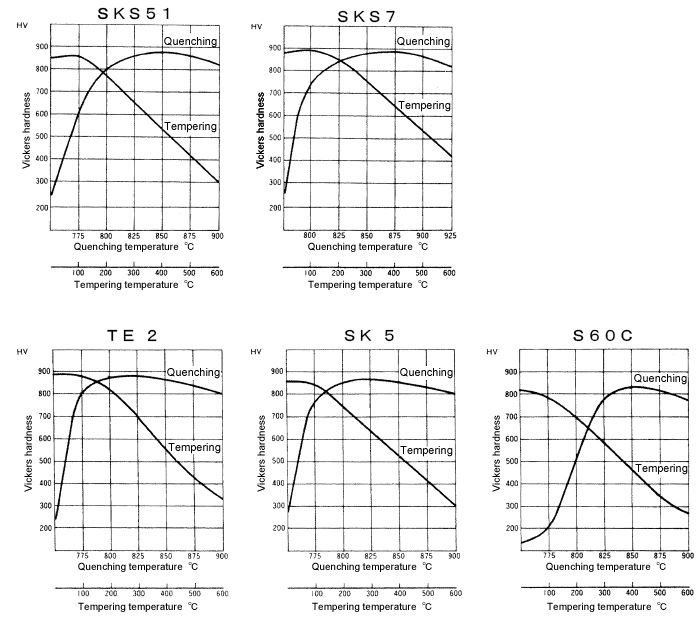

7. Xữ lý nhiệt

Tên thép	Nhiệt độ luyện (°C)
S70C	790–850 oil quenching
S60C	800–860 water quenching
S55C	800–860 water quenching
S45C	800–850 water quenching
S15C	800–860 water quenching
