Bảng tra độ cứng HRC - HRB - HB - HV của kim loại,thép
01-06-2018 / (5664 lượt xem) Thép An Phát xin hân hạnh được cung cấp đến quý đọc giả bảng tra độ cứng HRC - HRB - HB - HV của kim loại và thép.

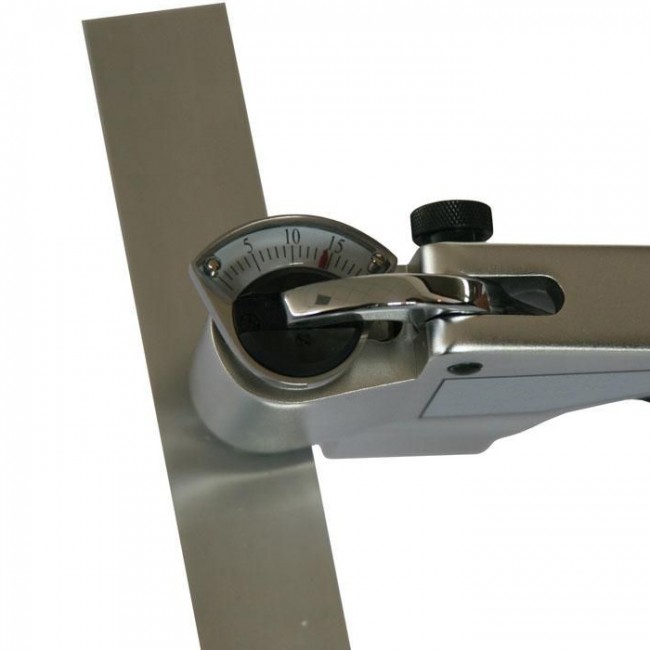

Độ cứng của kim loại là gì?
Độ cứng là khả năng chống lại biến dạng dẻo cục bộ thông qua mũi đâm.
Đặc điểm của độ cứng
- Độ cứng chỉ biểu thị tính chất bề mặt mà không biểu thị tính chất chung cho toàn bộ sản phẩm
- Độ cứng biểu thị khả năng chống mài mòn của vật liệu, độ cứng càng cao thì khả năng mài mòn càng tốt
- Đối với vật liệu đồng nhất (như trạng thái ủ) độ cứng có quan hệ với giới hạn bền và khả năng gia công cắt. Độ cứng cao thì giới hạn bền cao và khả năng cắt kém.
Cần lưu ý
Có hai loại độ cứng là độ cứng tế vi và độ cứng thô đại. Độ cứng thường dùng là độ cứng thô đại, vì mũi đâm và tải trọng đủ lớn để phản ánh độ cứng của nền, pha cứng trên một diện tích tác dụng đủ lớn, sẽ có ý nghĩa hơn trong thực tế sản xuất. Đó là lý do bạn cần có hiểu biết để tránh việc quy đổi độ cứng không phản ánh được cơ tính thậm chí sai.
Độ cứng tế vi thường được dùng trong nghiên cứu, vì mũi đâm nhỏ có thể tác dụng vào từng pha của vật liệu.
Có 3 loại độ cứng nhưng đều kí hiệu chữ H ở đầu, vì độ cứng trong Tiếng anh là Hardness
#1 Độ cứng Brime (HB)
Xác định bằng cách ấn tải trọng lên bi cứng, sau khi thôi tác dụng lực bề mặt mẫu sẽ có lõm.
Công thức xác định độ cứng
HB=F/S= 2F(piD(D-căn bậc 2 (D2-d2) (kG/mm2)
Đối với thép bi có đường kính D=10 mm, lực F=3000 kG, thời gian giữ tải 15 s
Độ cứng HB phản ánh được trực tiếp độ bền, nhưng cần lưu ý rằng chỉ nên đo với với vật liệu có độ cứng cao, trục.
#2. Độ cứng Rocvel HR (HRB, HRC, HRA)
Dải đo rộng từ vật liệu mền đến vật liệu cứng.
Không có thứ nguyên (khác với HB)
Độ cứng theo thang A và C kí hiệu là HRA và HRC mũi đo hình nón bằng kim cương với tải lần lượt là 50 kG (thang A) và 140 kG (thang C). Độ cứng HRC là phổ biến nhất có thể đo cho thép sau tôi, thấm C, thấm C+N, thấn N. Do vết lõm khá nhỏ nên có thể đo ngay trên mặt trục
Độ cứng HRB có mũi bằng bi thép tôi song có đường kính nhỏ hơn HB, nên chỉ dùng với vật liệu mền hơn như thép ủ, gang...với tải F=90 kG.
#3. Độ cứng Vicke (HV)
Độ cứng có công thức xác định như HB tức bằng tỷ số của lực trên diện tích vết đâm.
Mũi đâm bằng kim cương, tải trọng từ 1 đến 100 kG với thời gian giữ từ 10 đến 15 s
Công thức
HV=1,854F/d2 (kG/mm2)
Chuyển đổi giữa các độ cứng
Bảng quy đổi độ cứng chỉ mang tính tương đối, khi đo độ cứng tùy vào vật liệu và diện tích bề mặt mẫu..lựa chọn loại máy đo độ cứng để ra độ cứng chính xác nhất. Cần lưu ý: Độ cứng HV là độ cứng tế vi do đó khi đo độ cứng cần chú ý tổ chức của mẫu, để có giá trị đo đúng. Ví dụ nếu vết đâm đúng vào vị trí cacbit thì độ cứng sẽ cao, nền thép có độ cứng thấp hơn.
BẢNG TRA ĐỘ CỨNG VẬT LIỆU KIM LOẠI HRC - HRB - HB - HV
BẢNG CHUYỂN ĐỔI ĐƠN VỊ ĐO ĐỘ CỨNG HRC - HRB - HB - HV |
||||
STT | Độ cứng HRC | Độ cứng HRB | Độ cứng HB | Độ cứng HV |
1 | 65 | 711 | ||
2 | 64 | 695 | ||
3 | 63 | 681 | ||
4 | 62 | 658 | ||
5 | 61 | 642 | ||
6 | 60 | 627 | ||
7 | 59 | 613 | ||
8 | 58 | 601 | 746 | |
9 | 57 | 592 | 727 | |
10 | 56 | 572 | 694 | |
11 | 55 | 552 | 649 | |
12 | 54 | 120 | 534 | 589 |
13 | 53 | 119 | 513 | 567 |
14 | 52 | 118 | 504 | 549 |
15 | 51 | 118 | 486 | 531 |
16 | 50 | 117 | 469 | 505 |
17 | 49 | 117 | 468 | 497 |
18 | 48 | 116 | 456 | 490 |
19 | 47 | 115 | 445 | 474 |
20 | 46 | 115 | 430 | 458 |
21 | 45 | 114 | 419 | 448 |
22 | 44 | 114 | 415 | 438 |
23 | 43 | 114 | 402 | 424 |
24 | 42 | 113 | 388 | 406 |
25 | 41 | 112 | 375 | 393 |
26 | 40 | 111 | 373 | 388 |
27 | 39 | 111 | 360 | 376 |
28 | 38 | 110 | 348 | 361 |
29 | 37 | 109 | 341 | 351 |
30 | 36 | 109 | 331 | 342 |
31 | 35 | 108 | 322 | 332 |
32 | 34 | 108 | 314 | 320 |
33 | 33 | 107 | 308 | 311 |
34 | 32 | 107 | 300 | 303 |
35 | 31 | 106 | 290 | 292 |
36 | 30 | 105 | 277 | 285 |
37 | 29 | 104 | 271 | 277 |
38 | 28 | 103 | 264 | 271 |
39 | 27 | 103 | 262 | 262 |
40 | 26 | 102 | 255 | 258 |
41 | 25 | 101 | 250 | 255 |
42 | 24 | 100 | 245 | 252 |
43 | 23 | 100 | 240 | 247 |
44 | 22 | 99 | 233 | 241 |
45 | 21 | 98 | 229 | 235 |
46 | 20 | 97 | 223 | 227 |
Thép Khuôn Mẫu An Phát chuyên cung cấp các loại thép công cụ dùng làm thép khuôn mẫu chính xác.Một số loại sản phẩm thép công cụ mà bên Phú Thịnh cung cấpMột số sản phẩm có mật tại thép Khuôn Mẫu An Phát - Trụ sở: 3/79C Ấp Nam Thới, Xã Thới Tam Thôn, H. Hóc Môn, Tp. HCM - Điện thoại: 0981 099 599 - Hotline: 0902 603 363 (Hỗ trợ: 24/7) - Website: http://anphatsteel.vn - Email nội bộ: cskh@anphatsteel.vn - Gmail: ctythepanphat@gmail.com |
-
10994 lượt xemCách xử lý nhiệt trên kim loại phổ biến ngày nay
-
2530 lượt xemThép carbon S45C và công dụng
-
6077 lượt xemTrình tự thiết kế khuôn ép nhựa
-
4552 lượt xemTìm hiểu về thép khuôn mẫu S15C, S45C, S50C, S55C, và S60C
-
4598 lượt xemNguyên nhân gây mài mòn khuôn mẫu và cách khắc phục
-
10046 lượt xemTìm hiểu về phương pháp gia công dập nóng
-
3480 lượt xemMác thép và thành phần hóa học tương ứng
-
5561 lượt xemTìm hiểu tổng quan về các loại thép làm khuôn dập, đúc nóng
-
5665 lượt xemBảng tra độ cứng HRC - HRB - HB - HV của kim loại,thép
-
4611 lượt xemCách nào để chọn phần mềm thiết kế khuôn nhựa tốt nhất?
-
3522 lượt xemkhuôn mẫu được chế tạo bằng cách nào ?
-
3140 lượt xemLàm cách để chọn thép khuôn mẫu giúp tăng tuổi thọ khuôn ?
